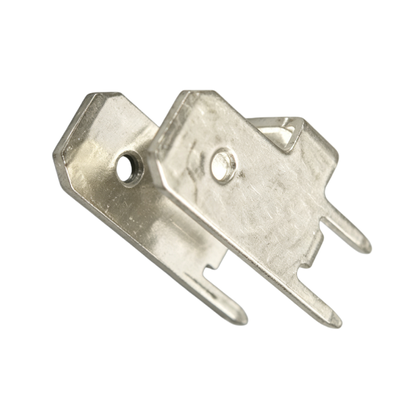

電子機器のためのチンの表面とプログレッシブ・ダイ・スタンプ付きの精密ブラスPCB溶接ターミナル

電子機器のためのチンの表面とプログレッシブ・ダイ・スタンプ付きの精密ブラスPCB溶接ターミナル

MOQ: 10個
価格: negotiable
標準パッケージ: 標準輸出カートン/木箱
配達期間: 15 - 30 日
支払方法: T/T、L/C、ペイパル
供給能力: 100,000個/月
詳細情報
起源の場所
CN
ブランド名
METS
モデル番号
カスタマイズされた
製品名:
スタンピング端子ピン / PCB はんだ端子 / 金属コンタクトクリップ
製品タイプ:
プレス部品・ハードウェア端子
材料:
黄銅/りん青銅/銅/ステンレス
表面処理:
錫メッキ / ニッケルメッキ / 金メッキ / 銀メッキ
製造工程:
順送金型スタンピングと曲げ加工
取付タイプ:
PCBスルーホール/はんだ実装
応用:
PCB アセンブリ、エレクトロニクス、自動車コネクタ、配電
OEM/ODMサービス:
利用可能/カスタマイズ可能
最小注文数量:
10個
価格:
negotiable
パッケージの詳細:
標準輸出カートン/木箱
受渡し時間:
15 - 30 日
支払条件:
T/T、L/C、ペイパル
供給の能力:
100,000個/月
ハイライト:

青銅PCB溶接端末

,

チーン塗装

,

電子機器のための精密銅端末

製品説明
電子機器のための精密銅コネクタ

PCB Solder Terminalは,プリント回路板 (PCB) の信頼性の高い溶接アプリケーションのために設計された精密設計の電気接続部品です.銅を含む高品質の導電性材料から製造銅と銅合金,これらの端末は,さまざまな電子機器と制御システムのための優れた電導性,機械的強度,安定した接続性能を提供します.

精密なPCB溶接端末は 精密な金属スタンプ,精密な形状と表面処理技術を使用して 精密な寸法,滑らかな縁,大量生産のための一貫した品質ターミナルは,安全な溶接接,優れた電流伝送,そして要求の高い電子アプリケーションで長期にわたる耐久性を提供するように設計されています.

パーソナライズ可能なデザイン,塗装オプション,および材料の選択により,私たちのPCB溶接端末は広く消費電子,自動車電子,産業制御機器,電源通信装置,その他の電子装置.

経験豊富なOEMメーカーとして,私たちは顧客の図面,サンプル,技術要件に従って, パーソナライズ PCB端末ソリューションを提供します.信頼性の高い品質管理と競争力のある製造能力を備えたプロトタイプ開発と大量生産を支援する.

主要 な 特徴
  • 高電導性:高品質の銅,銅,銅合金材料で作られ,効率的な電流を保証し,安定した回路性能のための電気抵抗を軽減します.
  • 精密製造:精密なスタンプと形状のプロセスによって生産され,正確な寸法,一貫した形状,信頼性の高い組立性能を達成します.
  • 溶接性が優れている表面塗装などの表面処理は,PCB組立時に溶接粘着,耐腐蝕性,接続信頼性を向上させる.
  • 耐久性のある機械性能:強い材料特性により,電子アプリケーションでは優れた屈曲耐性,振動耐性,長寿命が確保されています.
  • オーダーメイドOEMデザインサポート:顧客による図面やサンプルに従って様々な形,サイズ,厚さ,配置で提供されます.
  • 広範囲のアプリケーション互換性PCBボード,電子モジュール,自動車システム,産業用コントローラー,電気接続組件に適しています.
テクニカル仕様
パラメータ 仕様
製品名 PCB溶接端末
材料 銅,銅,リンゴ 銅,不?? 鋼
材料のグレード C2600,C2680,C5191,SUS304 (選択可能)
製造プロセス 精密スタンプ,曲げ,形作
表面処理 青銅塗装,ニッケル塗装,金塗装,銀塗装
厚さ範囲 0.1mm~3.0mm
ターミナルタイプ PCB 溶接タブ,ピン端,コネクタ端
導電性 高電導性
許容性 ±0.02mm (カスタム可用)
適用する 電子機器,制御システム
カスタマイズ OEM/ODM サポート
品質基準 ISO9001 品質管理システム
申請
  • 消費電子機器:家電,スマートデバイス,充電器,信頼性の高い電気接続を必要とする制御ボード
  • 自動車電子機器:制御モジュール,センサー,照明システム,バッテリー管理システム,振動や温度変動下で安定した性能を必要とする.
  • 産業用制御装置:PLCシステム,産業用コントローラ,自動化機器,信頼性の高い信号伝送と長期耐久性が要求される電気パネル
  • 電力供給システム:電源アダプター,電源交換,バッテリーシステム,高電流接続を必要とする充電装置
  • 通信機器:通信装置,ネットワーク機器,電子モジュールは,安定した信号伝送とコンパクトな組み立て設計を保証します.
  • 電子製造産業:電子機器のOEMメーカーがPCB組立ラインや自動生産プロセスにカスタマイズされた端末を必要とします
パーソナライズ サービス

私たちは,顧客の要求に応じて,PCB溶接端末のための包括的なOEM/ODMカスタマイゼーションサービスを提供しています.

カスタムデザイン
  • パーソナライズされた端末形と構造
  • 特殊な曲がり角と設置設計
  • 顧客の図面やサンプルに基づく開発
素材 の 選別

入手可能な材料には以下のものがあります.

  • 一般的な電気用途のための銅
  • 高伝導性要求のための銅
  • 優れた弾性のためにリンゴ銅
  • 耐腐蝕性のあるステンレス鋼
表面処理の選択肢

塗装の方法は以下の通りです.

  • 優れた溶接性のためにチンの塗装
  • 耐腐食用ニッケル塗装
  • 高信頼性の電気コンタクトのための金塗装
  • 強化導電性のための銀塗装
精密製造

私たちの生産能力には以下が含まれます:

  • 漸進型型型印鑑
  • 精密金属スタンプ
  • CNC二次加工
  • 表面加工
  • 自動検査

小批量プロトタイプと 大量生産の両方をサポートします

サポートとサービス
エンジニアリングサポート

当社の技術チームは,製品設計の最適化から製造ソリューションまで,専門的な支援を提供し,顧客が製品性能を改善し,生産コストを削減するのを支援します.

プロトタイプ開発

新しいPCB端末設計では,構造,組み立て性能,およびアプリケーション要件を検証するための急速なプロトタイプ生産が可能です.

品質管理

生産の各段階は,以下のように厳格に管理されています.

  • 入荷物資の検査
  • 寸法検査
  • 表面品質検査
  • 電気性能試験
  • 最終製品検査
OEM 製造

ツール開発,スタンプ生産,表面処理,品質検査,配送を含む完全なOEM製造サービスを提供します.

顧客サービス

専門的な技術サポートと迅速なコミュニケーションは プロジェクトのライフサイクルを通して 円滑な協力を保証します

梱包 と 輸送
梱包方法

PCB溶接端は,輸送中に損傷を防ぐために慎重に梱包されています.

標準パッケージ:

  • PEバッグ
  • プラスチックのトレイ
  • カートンボックス
  • パーソナライズされたパッケージング

大量注文の場合:

  • 防湿包装
  • 保護用トレイ
  • 輸出標準紙箱
輸送の選択肢

顧客要求に応じて柔軟な輸送ソリューションを提供しています:

  • 宅配 (DHL,FedEx,UPS)
  • 航空貨物
  • 海上輸送
  • カスタマイズされた物流ソリューション

すべての製品は出荷前に検査され,顧客の品質要件を満たしていることを確認します.

よく 聞かれる 質問
Q1:PCB溶接端にはどんな材料が利用可能ですか?
材料 の 選択 は 伝導 力,強度,および 適用 要求 に 依存 し て い ます.
Q2: パーソナライズされたPCB溶接端末を製造できますか?
はい.私たちは顧客の図面,サンプル,仕様,およびアプリケーション要件に基づいて OEMカスタマイズをサポートします.
Q3: どんな表面処理が可能ですか?
付属する処理には,金塗装,ニッケル塗装,金塗装,銀塗装などがあり,溶接性,伝導性,腐食耐性を向上させる.
Q4: どんな製造プロセスが使われますか?
私たちのPCB端末は 精密スタンプ, 漸進型ダイスタンプ, 曲がり, 形成, 表面の仕上げプロセスを通して製造されます.
Q5:最小注文量はどのくらいですか?
MOQは,製品構造,材料,生産要件に依存します. 定番の引上げのために私たちと連絡してください.
